◇ はじめに

こんにちは、PO-SIDEです。

DIYシリーズ第4話・第5話では、NV350キャラバンの電装DIYについて紹介しました。

第4話では、どんな電装にするかを考えながら配線図を作り、第5話では実際にサブバッテリーやインバーターなどを電装ベースへ取り付け、配線していきました。

今回の工具レビュー第3弾では、その電装DIYで実際にNV350へ取り付けた電装機器をまとめて紹介します。

電装DIYを始めると、

「バッテリーの容量はどれくらい必要？」
「インバーターは何Wにする？」
「走行充電器って必要？」
「バッテリー残量はどうやって確認する？」

など、選ばなければならない機器が一気に増えてきます。

自分も最初からすべて分かっていたわけではなく、自分のNV350で何を使いたいのかを考えながら、一つずつ機器を選んできました。

この記事では単純なスペック比較ではなく、「実際に自分のNV350で使っているもの」に絞って紹介します。

これから車中泊仕様の電装DIYを考えている方の、機器選びの参考になれば嬉しいです。

◇ この記事で紹介する電装機器

今回紹介するのはこちらです。

• 🔋 VATRER POWER 12V 460Ah LiFePO4バッテリー
• 🔌 Redodo 14.6V 40A LiFePO4専用充電器
• ⚡ LiTime 12V 2000W 純正弦波インバーター
• 🔌 WIDJKFYF スイッチング電源
• ⚡ UCkasafyf 300A バスバー
• 🚐 LiTime 12V 40A DC-DC走行充電器 MPPT搭載
• 📊 LiTime バッテリーモニター 500Aシャント付き
• ❄️ SUNPIE 30L 車載冷蔵庫

🔋 VATRER POWER 12V 460Ah LiFePO4バッテリー

メーカー： VATRER POWER

商品名： LiFePO4 12V 460Ah リン酸鉄リチウムイオンバッテリー

実際にどんな用途で使ったか

NV350の車中泊電装の中心となる、サブバッテリーとして使用しています。

今回の電装では、照明などの小さな電装品だけではなく、インバーターを使った家庭用のAC100V家電なども使えるようにしたかったため、大容量のサブバッテリーを搭載しました。

その中でも最大の理由は、12Vクーラーの使用です。熱帯夜での車中泊を快適にするために、460Aもの大容量のサブバッテリーを選びました。

そして、実際の車中泊では、この460Ahのバッテリーから各電装機器へも電気を供給しています。

電装DIY第5話で製作した電装ベースでも、このバッテリーがシステムの中心になっています。

このバッテリーのデメリットは、重さと値段です。重さはなんと約47.5kgもあります、値段も、すぐに手に入るような値段ではないと思います。

ですが、それ以上の快適さを手に入れれると思います。

エンジンをかけず、涼しい車内で電子レンジを使いながら、テレビモニターで好きなYouTubeでも見て、ご飯が食べれる環境が、このバッテリーがあればできます。

長く、快適に過ごせると思えば、先にこれだけの設備を整えても損はしないはずです。

購入価格

198，500円

※購入当時の価格です。

⭐ PO-SIDE評価

⭐⭐⭐⭐⭐

• おすすめ度：★★★★★
• 初心者向け：★★
• コスパ：★
• 使いやすさ：★★★★★

💬 PO-SIDEコメント

APP接続でバッテリーの状態を確認できます。スマホにアプリをダウンロードし、モニターにてバッテリーの残量などが確認できます。のちに紹介する、バッテリーモニターと併用して、バッテリーの状態を把握することをお勧めします。

⬆ 目次に戻る

🔌 Redodo 14.6V 40A LiFePO4専用充電器

メーカー： Redodo

商品名： 14.6V 40A リン酸鉄リチウムイオンバッテリー専用充電器

実際にどんな用途で使ったか

460AhのLiFePO4サブバッテリーを、AC100V電源から充電するために使用しています。

走行充電だけに頼らず、家庭用コンセントなどAC100Vが使える環境からサブバッテリーを充電できるようにするための充電器です。

460Ahという大容量バッテリーを搭載しているため、充電環境も今回の電装では重要な部分となります。

14.5V40Aの充電能力があり、１時間で約580ｗｈの充電ができます。

なぜこの、40Aしたかというと、RVパークなどでの外部電源のブレーカーがだいたい、10A～20Aのところが多いはずです。

RVパークなどで外部からの電源を使い、車中泊することになると、外部充電約6A、12Vクーラー約6Aで、すでに、12Aを使ってしまいますので、これ以上の充電能力のものを使ってしまうと、ほかの家電が外部から取れなくなってしまう可能性があるので、この外部充電器にしました。

購入価格

29，499円

※購入当時の価格です。

⭐ PO-SIDE評価

⭐⭐⭐⭐⭐

• おすすめ度：★★★★★
• 初心者向け：★★
• コスパ：★★★
• 使いやすさ：★★★★★

💬 PO-SIDEコメント

460A（約5800ｗｈ）ものサブバッテリーですので、容量が仮に0になったとしたら、この外部充電だけで、１０時間近くかかって充電をしないといけません。ですので、そこに注意しながら、放電、充電の管理を行ってください。

車中泊から帰ってきたらできるだけ充電しておき、また、車中泊に行く前の日に残りの充電をするなど工夫が必要です。

⬆ 目次に戻る

⚡ LiTime 12V 2000W 純正弦波インバーター

メーカー： LiTime

商品名： 12V 2000W 純正弦波インバーター
瞬間出力： 4000W

実際にどんな用途で使ったか

12Vのサブバッテリーから、家庭用と同じAC100Vの電化製品を使用するために取り付けました。

車中泊仕様を作るうえで、家庭用の電化製品を使う際には、必ず必要です。

生み出す電力も100ｗなど小さなものから4000ｗの大型なものまで様々なものがあります。

今回、電子レンジを使用するので２０００w出力のインバーターにしました。一般的な電子レンジでは、定格出力が約1350ｗほどらしいのでそうしました、実際に使うと1500ｗほど使用していましたので、これでよかったと思います。

電装ベースでは460Ahバッテリーの近くに配置し、大電流が流れる事も考え、配線を短く最短でつなげることにより、無駄な電力の放出を抑えました。

購入価格

32，500円

※購入当時の価格です。

⭐ PO-SIDE評価

⭐⭐⭐⭐⭐

• おすすめ度：★★★★★
• 初心者向け：★★★
• コスパ：★★★
• 使いやすさ：★★★★★

💬 PO-SIDEコメント

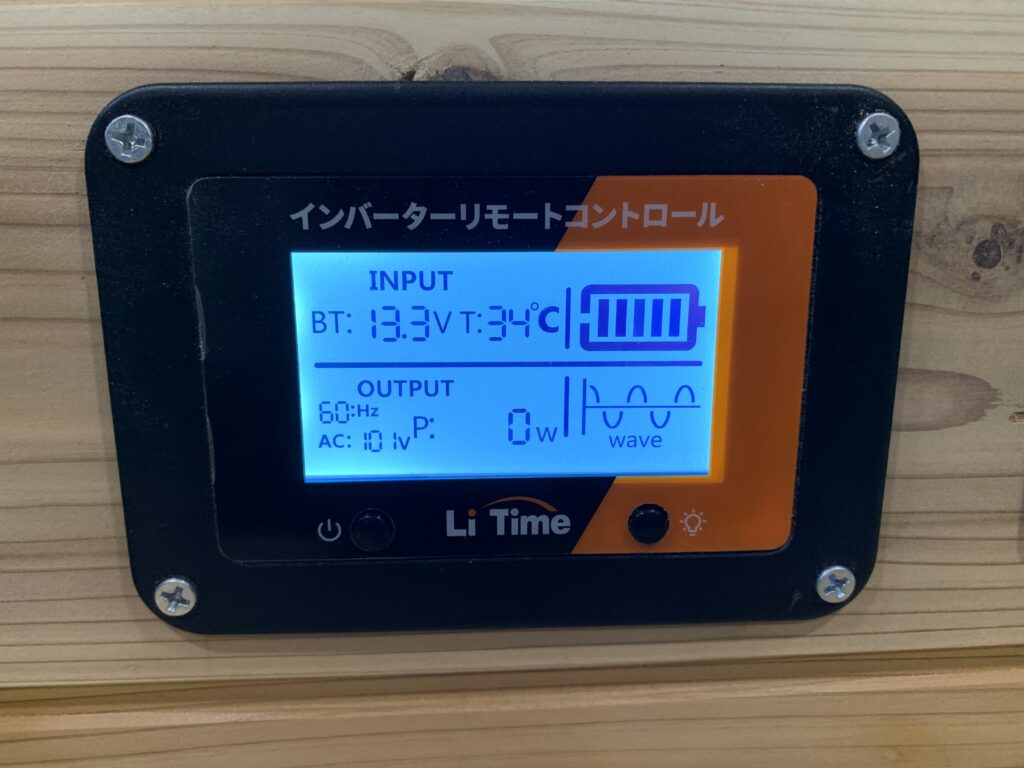

このLiTimeさんのインバーターの一番の魅力はモニターにてインバーターの電源のON,OFFができることです。

実際に使っても、かなり便利で、いちいちインバーター側の電源スイッチに行かなくてすみ、手元でON,OFFの切り替えができるので、楽です。

⬆ 目次に戻る

🔌 WIDJKFYF スイッチング電源

メーカー： WIDJKFYF

商品名： スイッチング電源

実際にどんな用途で使ったか

今回、皆さんには一番？な、機材になると思います。

なんと

100Vの電気を12Vにしてくれる機材です‼️

簡単に言うと、家庭用の100Vの電気をこれにつなげるだけで車用の電装を動かせることができる、機械になります。

『これがあると何ができるの？』と思われるとわ思いますが、これを使うことでRVパークなど外部電源がある場所で直接そのコンセントから12Vクーラーなどを動かせちゃいます。

本来であれば、外部電源から外部充電器でサブバッテリーを充電しながら、12Vクーラーなど、その他電装品を、稼働させる必要があり、外部充電より使用電力のほうが多くなり、サブバッテリーに十分な充電ができません。ですが、これがあることで、RVパークなどで、サブバッテリーに充電しながら、単独で12Vクーラーを使えちゃうので、翌日サブバッテリーの容量が増えた状態で出発することができます。

メーカーで作られたキャンピングカーなどでは、外部からの電力が供給されると、自動的に切り替わり、外部からの電力で車内の電装を動かせますが、システムが少し難しく感じます。

車中泊仕様で、簡単にその問題を解決するなら、このスイッチング電源にすることをお勧めします。

購入価格

19，890円

※購入当時の価格です。

⭐ PO-SIDE評価

⭐⭐⭐⭐⭐

• おすすめ度：★★★★★
• 初心者向け：★★
• コスパ：★★★
• 使いやすさ：★★★★

💬 PO-SIDEコメント

初めは、この機材を導入するか悩みましたが、色んな方法で電気を使えることにより、行く場所を気にせず、出かけれるならと思い、導入しました。

⬆ 目次に戻る

⚡ UCkasafyf 300A バスバー

メーカー： UCkasafyf

商品名： 頑丈なバスバー 300A 12V 配電ブロック
5/16（M8）4ポスト ターミナルブロック

実際にどんな用途で使ったか

サブバッテリーから各電装機器へ電源を分配するため、電装ベースに取り付けています。

バッテリー、インバーター、走行充電器など複数の機器を接続する今回の電装では、配線をまとめて分岐させるための重要な部品になっています。

小さな部品ですが、電装ベース全体の配線を整理するうえでも欠かせない存在でした。

必ず、必要ではないですが、配線のロスをなくしたり、配線をしやすくしてくれますので、あとから導入するのではなく、初めからバスバーを組み込んだ設計に、することをお勧めします。

購入価格

3，499円

※購入当時の価格です。

⭐ PO-SIDE評価

⭐⭐⭐⭐

• おすすめ度：★★★★
• 初心者向け：★★★
• コスパ：★★★★
• 使いやすさ：★★★★★

💬 PO-SIDEコメント

今後電装が増えたりする際は、バスバーがあれば、電装のバージョンアップも簡単にできると思います。

⬆ 目次に戻る

🚐 LiTime 12V 40A DC-DC走行充電器 MPPT搭載

メーカー： LiTime

商品名： 12V 40A DC-DC走行充電器 MPPT搭載

実際にどんな用途で使ったか

車の走行中に、車のダイナモの発電からサブバッテリーを充電する機材になります。

外部充電などがないシーンでも移動時にサブバッテリーを充電してくれるのでこの機材は、必ず導入することをお勧めします。

さらにMPPT機能を搭載しているため、ソーラーパネルの発電からも充電できます。

『車からの充電なんて、車に負担はかからないの？』と、思われる方もいらっしゃると思いますが、全然問題ありません。

この機器が自動的に判断し、車側のメインバッテリーのほうの充電を優先して、余った電気を、サブバッテリーに充電する仕組みになっています。

なので、サブバッテリーに充電しているからメインのバッテリーに負担がかかるようなことは、ありません。

購入価格

26，380円

※購入当時の価格です。

⭐ PO-SIDE評価

⭐⭐⭐⭐⭐

• おすすめ度：★★★★★
• 初心者向け：★★★★
• コスパ：★★★
• 使いやすさ：★★★★

💬 PO-SIDEコメント

実際のサブバッテリーへの充電ですが、だいたい400ｗｈ～500ｗｈの間で充電していると思いますが、車側の状態にもよりますので、ご自身の車がどのくらいの電力をサブバッテリーに充電しているか、把握するのも大切です。

⬆ 目次に戻る

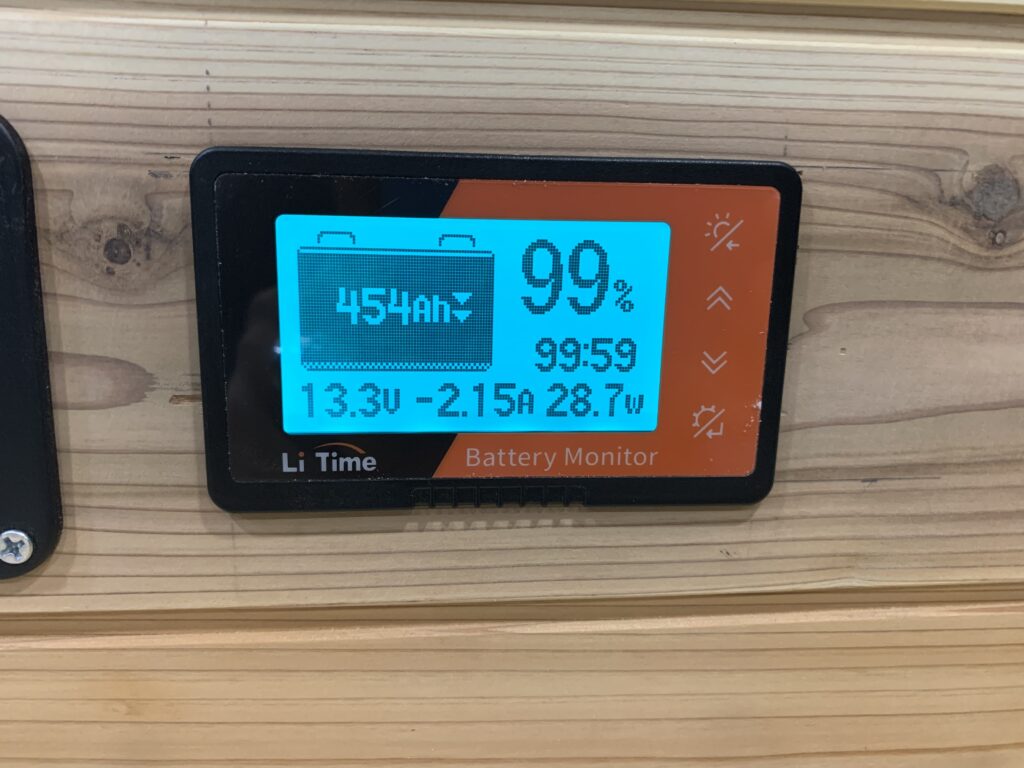

📊 LiTime バッテリーモニター 500Aシャント付き

メーカー： LiTime

商品名： バッテリーモニター 500Aシャント付き

実際にどんな用途で使ったか

サブバッテリーの状態を確認するために取り付けています。

今回取り付けている、【VATRER POWER 12V 460Ah LiFePO4バッテリー】ですが、スマホでバッテリーの状態を、確認できる仕様になっていますが、いちいちスマホで確認せず、目の届く位置に設置することにより、すぐ、バッテリーの状態を確認できるので必ず導入することを勧めます。

スマホの残量とバッテリーモニターでの残量には誤差が必ずありますので、私は、少ない方の残量を基準にしてみています。

そうすることで、余裕をもって電力を管理できます。

どうしてもギリギリで管理していると、いつの間にか電気を使いすぎて、気づいたときには、もう残量がない、なんてことにも、なりかねませんので、少ない方を基準に考えるといいでしょう。

また、使用電力とその使用電力のままだとあと何時間使えるかも表示されますので、合わせて管理しましょう。

購入価格

9，800円

※購入当時の価格です。

⭐ PO-SIDE評価

⭐⭐⭐⭐⭐

• おすすめ度：★★★★★
• 初心者向け：★★★
• コスパ：★★★★
• 使いやすさ：★★★★★

💬 PO-SIDEコメント

今回私のサブバッテリーには、スマホで残量の確認ができますがスマホで残量の確認ができないサブバッテリーもいっぱいあります。

スマホで確認できないサブバッテリーの関しては、このバッテリーモニターを必ず付けるようにして下さい。

⬆ 目次に戻る

❄️ SUNPIE 30L 車載冷蔵庫

メーカー： SUNPIE

商品名： 車載冷蔵庫 30L 大容量 ポータブル冷蔵庫

実際にどんな用途で使ったか

NV350での車中泊用として使用している30Lの車載冷蔵庫です。

今回作った電装システムは、単に大容量バッテリーを積むことが目的ではなく、実際の車中泊でこうした電装品を使えるようにすることが目的です。

その代表的な機器のひとつが、この車載冷蔵庫です。

実際に使用してみると、冷蔵庫や冷凍庫などを同時に動かしたときの消費電力も、当初思っていたより大きいことが分かりました。

このあたりは、460Ahという大容量バッテリーを実際に使ってみて初めて見えてきた部分でもあります。

夏場、12Vクーラーを使う際は、ポータブルバッテリーにつなげますが、12Vクーラーを使わない時期は、サブバッテリーからの電力で稼働させます。

キャンピングカーだと、備え付けの冷蔵庫のイメージもありますが、移動ができる冷蔵庫だとキャンプや、BBQなどでも活躍します。また、災害の時などポータブルバッテリーにつなげて、使用できるので、どこでも使え、災害の備えにも役立ちます。

購入価格

24，999円

※購入当時の価格です。

⭐ PO-SIDE評価

⭐⭐⭐⭐⭐

• おすすめ度：★★★★★
• 初心者向け：★★★★★
• コスパ：★★★★
• 使いやすさ：★★★★★

💬 PO-SIDEコメント

このポータブル冷蔵庫は、一般的な２リットルのペットボトルが縦に入り、使いやすく便利です。

⬆ 目次に戻る

◇ 実際に電装DIYをやってみて

今回紹介した機器は、すべてNV350の電装を作るために実際に選び、取り付けてきたものです。

電装DIYを始める前は、

「大きなバッテリーとインバーターがあればいい」

くらいに考えがちですが、実際に作ってみるとそれだけではありませんでした。

バッテリーを充電するための充電器。

走行中に充電するための走行充電器。

各機器へ電気を分配するバスバー。

使用状況を確認するバッテリーモニター。

そして、実際にその電気を使う冷蔵庫などの車中泊設備。

ひとつずつ役割を考えていくことで、ようやくNV350の電装システム全体が形になっていきました。

もちろん、

「今ならこうするかも」

という部分もあります。

そこも含めて、実際に使ったレビューとしてこの記事に残していきたいと思います。

これからNV350や車中泊車の電装DIYを考えている方に、

「こんな構成で実際に使っている人もいるんだ」

というひとつの参考になれば嬉しいです。

最後まで読んでいただきありがとうございました😁
